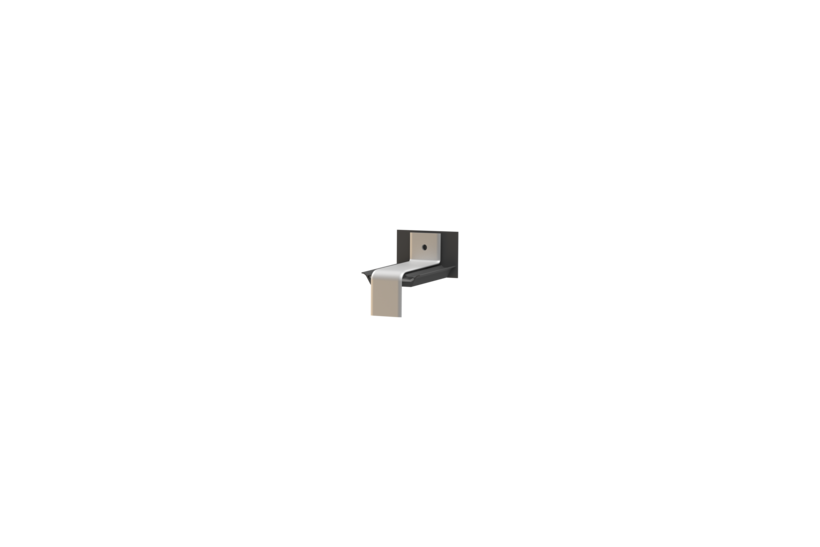

Stoßverbinder H 500 D Artikelnummer: 56008926
Der Stoßverbinder H 500 D für sicheres Verbinden von Festerbankstößen. Schlagregendicht geprüft bis 1.950 Pa. Ausgleich…
Zur Produkt-Beschreibung
Zur Produkt-Beschreibung
| Selektionsnummer | 203150 000 01 |

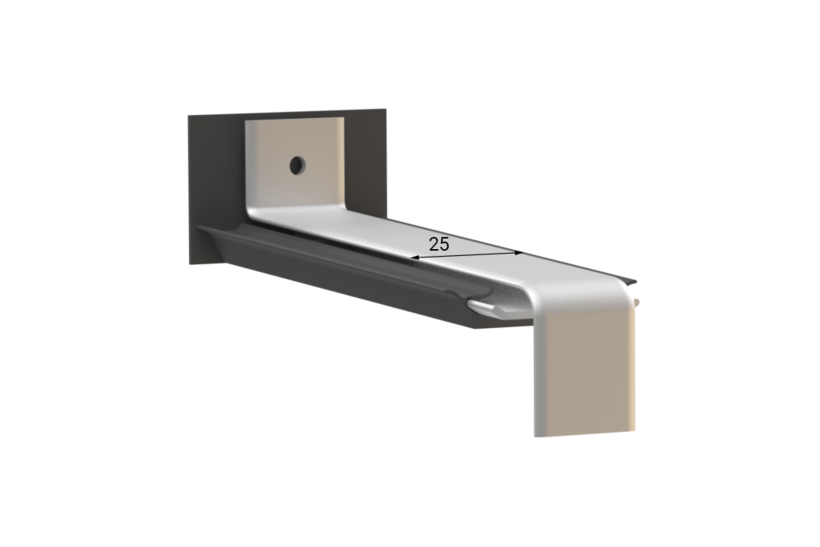

| Länge | 25 mm |
| Breite | 50 mm |
| Höhe | 52 mm |
| Ausladung | 50 mm |
| Höhe Tropfkante | 30 mm |
| Abzugsmaß | 4 mm |
| Putzkante | 25 mm |
| Dichtung | Ja |
| Verpackungseinheit | 10 Stk |
Passende Produkte
Der Stoßverbinder H 500 D für sicheres Verbinden von Festerbankstößen. Schlagregendicht geprüft bis 1.950 Pa. Ausgleich der thermischen Längenänderung +3 mm/-3 mm. Bei federbasierter Konstruktion ist ein Dehnungsausgleich +4 mm/-4 mm gegeben. Bestandteil des schlagregendicht geprüften Fensterbanksystems BUG System 500. Material: Aluminium und eckvulkanisierte EPDM-Dichtung.
Hinweis: Der Dehnungsausgleich erfolgt durch eine ausgleichende Federwirkung mit integrierter Nullstellung. Dieser definierte Ausgleich ermöglicht die Bewegung und Dehnung bei Temperaturschwankungen auf beiden Seiten der Fensterbank.
Downloads
Montageanleitung: Stoßverbinder H 500 D
de
pdf | 374 KB
Broschüre: Fensterbank Standard und Zubehör
de
pdf | 3 MB
Prüfzeugnis: Klinkerabschluss A 150 und Stoßverbinder H 500 D
de
pdf | 257 KB
Prüfzeugnis: Gleitabschluss A 500 V mit Anschraubdichtung AD 500 und Stoßverbinder H 500 D
de
pdf | 122 KB
Prüfzeugnis: Stoßverbinder H 500 D
de
pdf | 172 KB
Prüfzeugnis: Stoßverbinder H 500 D mit Putzüberstand
de
pdf | 212 KB
